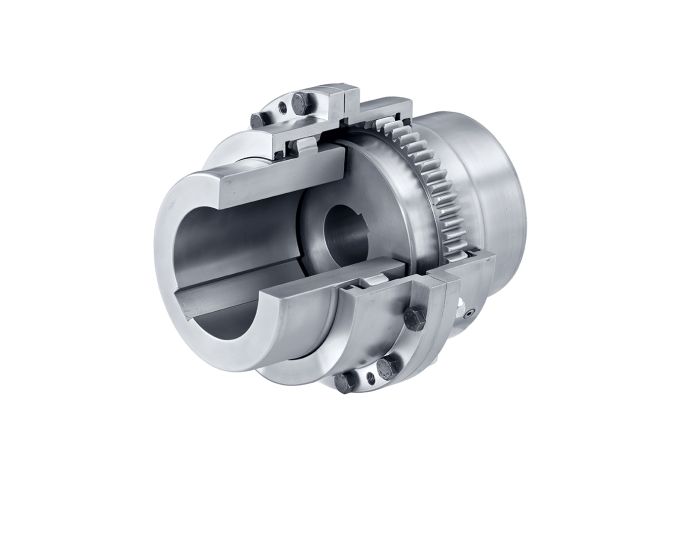

Bogenzahn-Kupplung Baureihe LBk Größe 140 - 225 (fertiggebohrt)

Verbindliches Lieferdatum aktuell nicht möglich (s. Produktdetails)
Materialnummer (ID)
p_bogenzahn_kupplung_LBK_fertiggebohrt_140-225

Geben Sie hier eine Zahl mit höchstens zwei Nachkommastellen an.

Geben Sie hier eine Zahl mit höchstens zwei Nachkommastellen an.

Geben Sie hier eine Zahl ohne Nachkommastellen an.

Bitte beachten Sie, dass weitere Informationen, Preise und die Möglichkeit zum Kauf nur angemeldeten Benutzern zugänglich sind.

Mehr Informationen
Materialnummer (ID)p_bogenzahn_kupplung_LBK_fertiggebohrt_140-225
BaureiheLBk

Bogenzahn-Kupplungen vom Antriebsspezialisten RENK

Die Vielzahl an Varianten und Baureihen lässt Ihnen umfassende Möglichkeit bei der Gestaltung der Wellenverbindung.

Die Bogenzahn-Kupplungen-Baureihen SB, SBk, und LBk stechen besonders durch ihre lange Lebensdauer in Verbindung mit einer hohen Leistungsdichte hervor. Die Schmierung kann baureihenabhängig entweder mittels Öl- oder Fettschmierung erfolgen. Die hergestellte Wellenverbindung ist drehstarr und überträgt das Drehmoment als formschlüssige Verbindung mit dem gleichzeitigen Ausgleich axialer, radialer und winkeliger Wellenverlagerungen.

Basisbaureihe LBk

Die Basisbaureihe LBk besitzt ein geteiltes Gehäuse mit integrierten Deckeln und ist dadurch besonders kompakt. Eine maximale Verlagerung von ± 0,75° je Kupplungshälfte ist möglich. Die Kupplung wird mit Fett geschmiert.



Kupplungsmoment: 480 bis 189.000 Nm
Bauform: Standardbauform mit integrierten Deckeln
Kupplungswerkstoff: Vergütungsstahl oder Sonderwerkstoff



Zulässige Fertigbohrungen für Bogenzahn-Kupplungen der Baureihe LBk:

Kupplungsgröße Teil 1 (in mm) Teil 2 (in mm)
32 12 - 37 12 - 37
38 12 - 46 12 - 46
48 22 - 59 22 - 59
60 22 - 69 22 - 69
70 28 - 85 28 - 85
80 28 - 98 28 - 98
90 32 - 110 32 - 110
100 32 - 123 32 - 123
110 55 - 135 55 - 135
125 65 - 150 65 - 150
140 75 - 170 75 - 170
160 85 - 195 85 - 195
180 120 - 220 120 - 220
200 140 - 245 140 - 245
225 160 - 275 160 - 275
